硅胶包胶剥离测试怎么判

先看结论：硅胶包胶的剥离测试，应同时报告载荷、试样宽度、剥离条件和破坏位置。只给一个最大力值，难以比较不同结构的结合质量。界面脱开、胶层破坏和硅胶本体撕裂要分开记录，不能一概写成“粘接失败”。

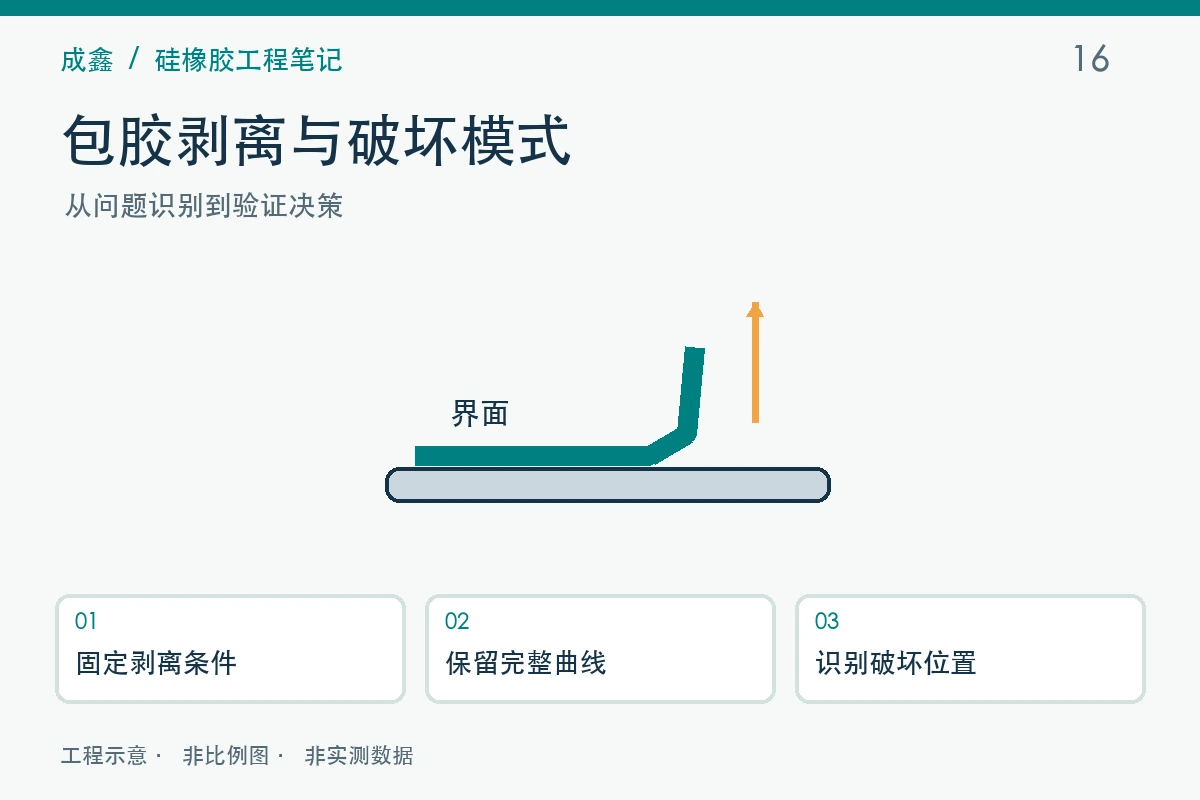

选择与界面相符的试样

ASTM D429包含橡胶与刚性基材的多种静态粘合测试方法，其中有90°剥离形式。项目应按结构和目的选择方法，而不是所有包胶件都照搬同一种夹法。不能制成标准试样时，可制定成品比较方法，但报告应注明与标准方法的差异。

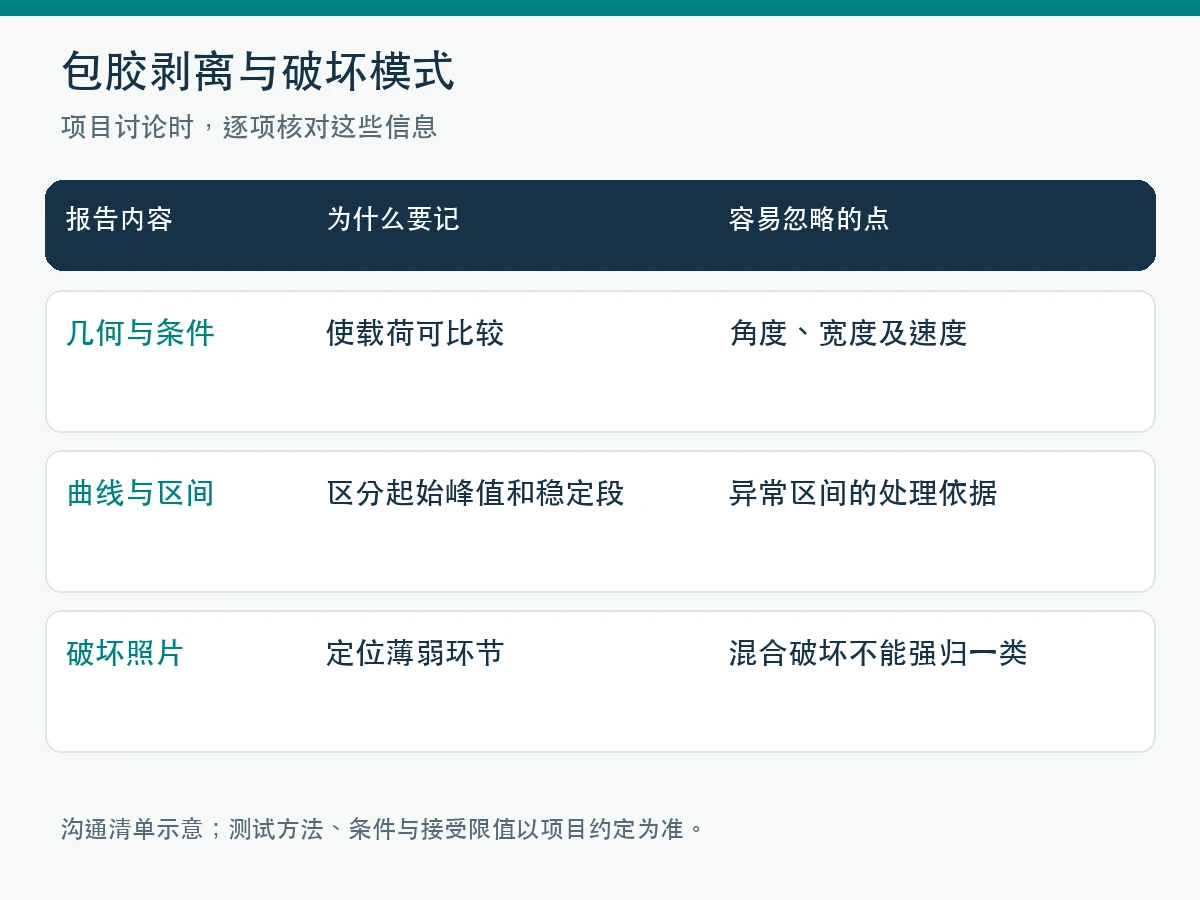

明确基材、表面处理、胶层、固化和放置条件，固定试样宽度、剥离角度及速度。保留力—位移曲线和有效分析区间，起始夹持扰动不要随意算作稳定剥离结果。比较不同宽度时，先核对归一化方法与单位。

拍摄破坏两侧，标记界面脱开、胶层内部或硅胶本体破坏及混合区域。结合老化前后结果，区分初始结合不足与耐久衰减。发生本体破坏只说明该次试验中的破坏路径，不能自动证明所有载荷或环境下都可靠。

用于讨论的示例

判读示例：样件甲峰值较高但随后大段界面脱开，样件乙载荷平稳且局部本体破坏。不能只按峰值排名，应结合应用判据、稳定段和老化后的变化判断。

需要明确试验上限、夹持滑移及判据；设备到量程或夹具失效不等于结合通过。

手撕可用于快速观察，但无法稳定控制条件，不能替代合同规定的量化结果。

资料用于核对概念与适用范围；具体测试按双方约定的标准版本和完整方法执行。文中的检查清单及示例为工程沟通建议。

向成鑫提交图纸或样品信息，并说明使用介质、温度、装配方式和需要验证的项目。具体材料、检测安排与交付条件按项目沟通确认。
