硅胶密封圈压缩量怎么做公差叠加

先看结论：密封圈压缩率不能只用名义尺寸计算。对简化的轴向压缩结构，应分别检查最小胶厚配最大装配间隙，以及最大胶厚配最小间隙，找出压缩不足和过压风险。实际结构还需考虑沟槽、壳体变形、装配及温度影响。

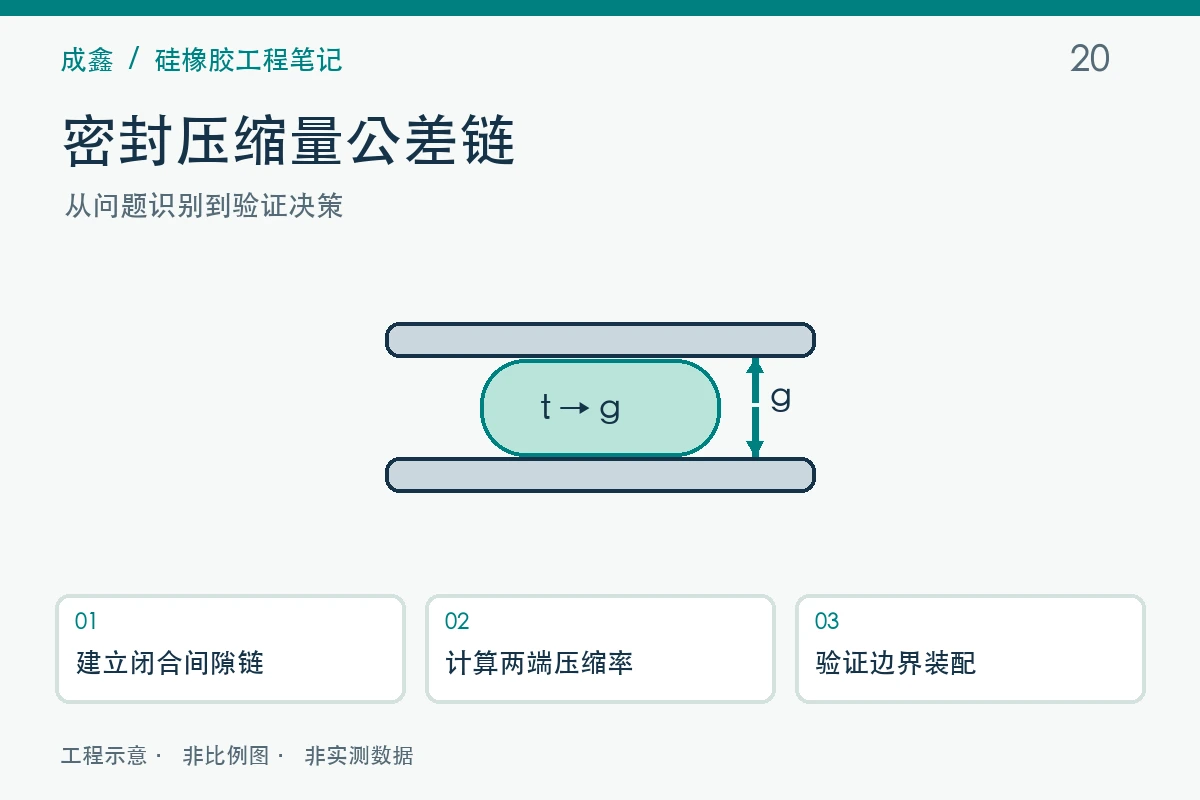

先定义厚度与实际闭合间隙

令自由厚度为t，装配后可容纳密封件的间隙为g，简化压缩率为(t−g)/t。g应来自完整尺寸链，而不是任意选一个沟槽深度；盖板、台阶、垫片和紧固后的变形都可能改变它。公式适用于所述简化结构，不能直接替代复杂径向密封计算。

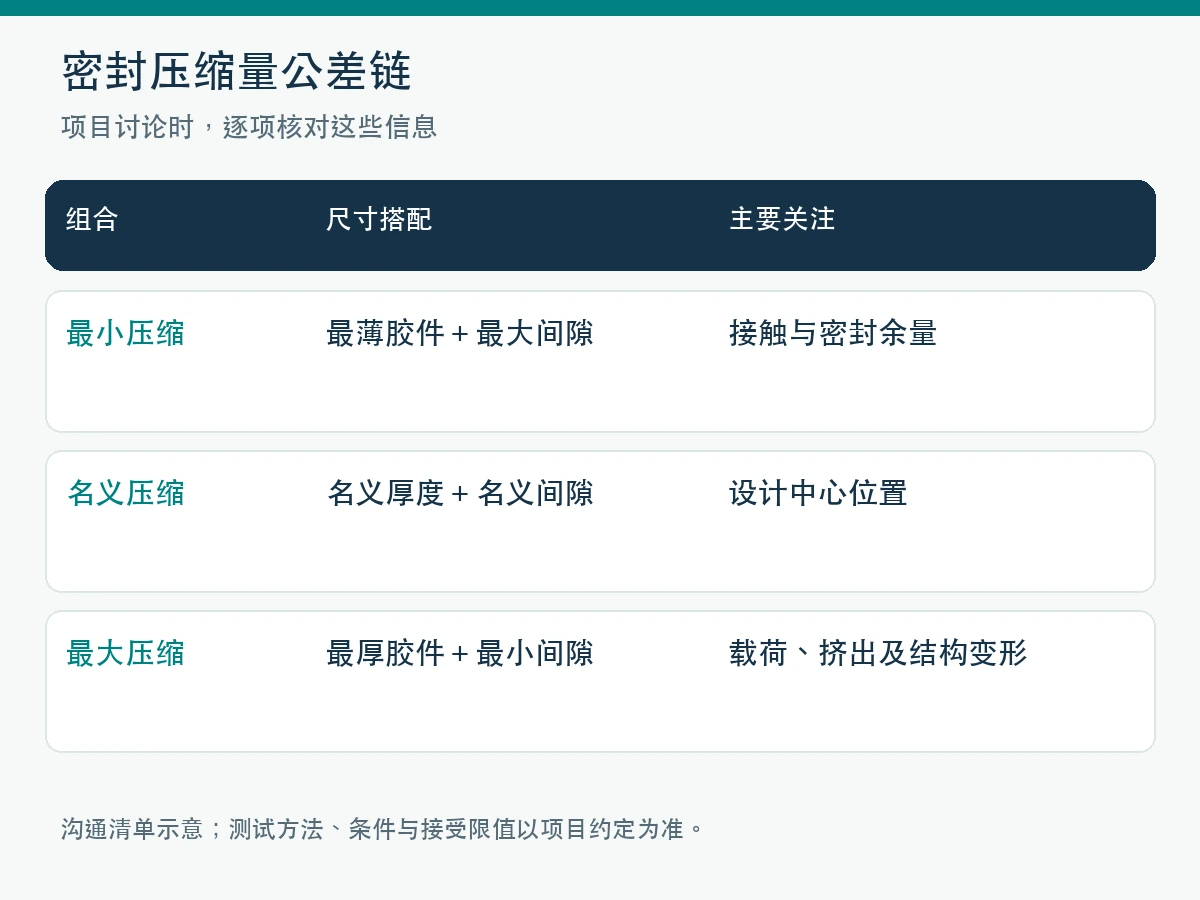

假设t=2.00±0.10 mm，g=1.60±0.05 mm。名义压缩率20%；最小组合为(1.90−1.65)/1.90≈13.2%，最大组合为(2.10−1.55)/2.10≈26.2%。这些仅是假设尺寸的算例，不是推荐压缩区间，也不是成鑫产品参数。

若边界超出项目验证窗口，应比较胶件、壳体与装配哪项贡献最大，再决定修改公差、结构或材料。不能只收紧胶件全部尺寸。最坏情况法可作边界检查；统计叠加则需要合理分布与独立性等依据，不能直接用来放宽功能要求。

用于讨论的示例

应用建议：用计算得到的边界组合组织装机样品，核对泄漏和装配载荷；若真实壳体受力后翘曲，应更新间隙模型。名义值好看而边界未验证，不能认为设计已闭环。

在该简化模型中表示存在间隙，未形成预期压缩接触，应回查尺寸链与装配。

仍需要测试。材料变形、表面缺陷、温度和结构刚度不完全由这一简单公式覆盖。

资料用于核对概念与适用范围；具体测试按双方约定的标准版本和完整方法执行。文中的检查清单及示例为工程沟通建议。

向成鑫提交图纸或样品信息，并说明使用介质、温度、装配方式和需要验证的项目。具体材料、检测安排与交付条件按项目沟通确认。
