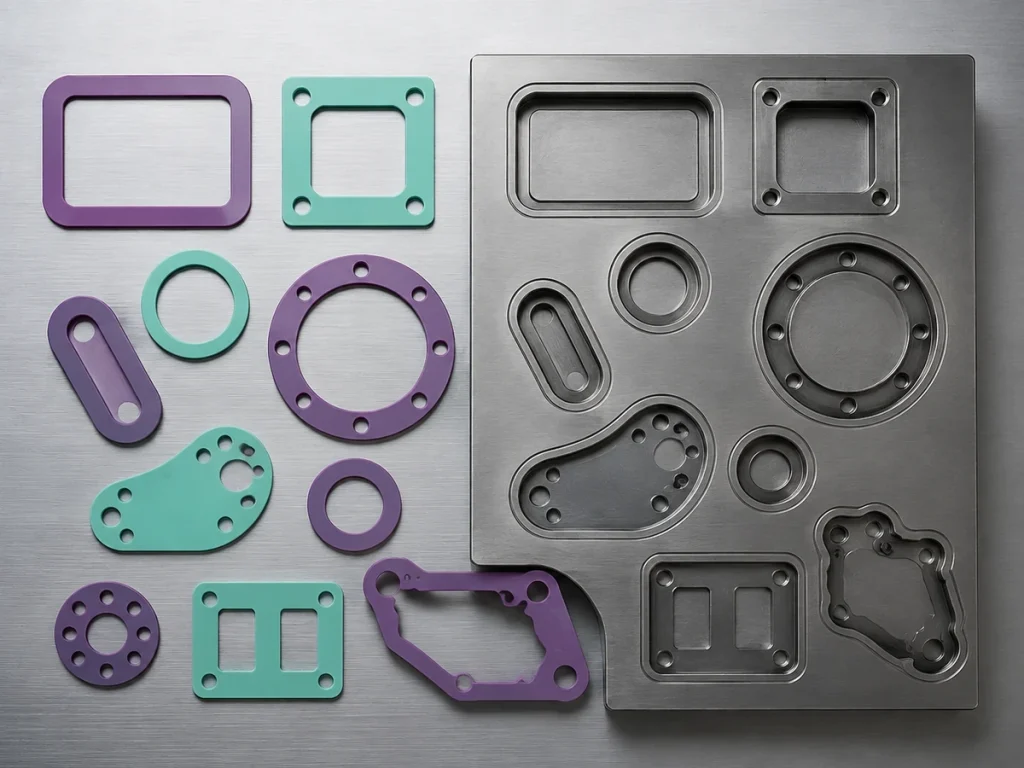

Kurze Antwort:Die Konturtoleranzen von gestanzten Silikondichtungen werden durch die Materialstärke und -härte, die Präzision der Stanzform, die Stanztiefe, die Ausrichtungsrichtung und die elastische Rückfederung beeinflusst. In den Zeichnungen sollten kritische Bohrungspositionen, Außenkonturen und nicht funktionale Kanten unterschieden werden, um zu vermeiden, dass für alle Maße dieselbe strenge Toleranz verwendet wird.
Für welche Anwendungsbereiche eignen sich solche Silikonteile?
Die vorherige Klärung der tatsächlichen Anwendungsszenarien trägt dazu bei, die Anforderungen an Werkstoffe, Konstruktion und Validierung in umsetzbare technische Vorgaben umzuwandeln.
- Elektrisch isolierende, staubdichte und stoßdämpfende Unterlegscheiben
- Dichtungen für Flanschflächen und Anlagengehäuse
- Silikonfolien mit Kleberückseite und Teile mit komplexen Konturen
Vor der Auswahl zu klärende Parameter
Wir empfehlen, vor einer Angebotsanfrage oder der Anfertigung von Mustern die folgenden Informationen bereitzustellen, um wiederholte Musteranfertigungen und Missverständnisse hinsichtlich der Spezifikationen zu vermeiden.
- Materialstärke, Härte und ob es sich um Schaumstoff handelt
- Lochabstand, schmale Kanten und Mindestradien
- Einlagig oder mehrlagig, mit Kleberückseite und Trennfolie
Wichtige Aspekte der Konstruktionsplanung
Konstruktionsmaße, Montageverhältnisse und Materialelastizität müssen gemeinsam bewertet werden; die isolierte Optimierung eines einzelnen Parameters führt in der Regel nicht unmittelbar zu einer höheren Zuverlässigkeit.
- Festlegung sinnvoller Positionierungsbezugspunkte für Schlüsselbohrungen
- Enge Brücken, spitze Ecken und zu kleine Öffnungen vermeiden
- Bei der Breite der Dichtkante sind die Material- und Montagetoleranzen zu berücksichtigen
Produktion und Qualitätskontrolle
Die Konsistenz in der Serienfertigung ergibt sich aus der gemeinsamen Kontrolle von Materialchargen, Werkzeugzustand, Formungsfenster und Prüfverfahren.
- Regelmäßige Überprüfung des Verschleißes der Stanzform und der Schnitttiefe
- Steuerung der Materialspannung, der Ausrichtung und der Rückstellzeit
- Bei der Entsorgung und Entnahme sind Dehnungsverformungen zu vermeiden
Empfohlene Prüfpunkte
Bei der Prüfung sollten möglichst reale oder gleichwertige Betriebsbedingungen herangezogen werden, und die Funktion sollte nach der Alterung oder den Zyklen erneut überprüft werden.
- Erstmalige Konturmessung mit Bildverarbeitungsgeräten
- Überprüfung der Größenverteilung an verschiedenen Stellen und aus verschiedenen Chargen
- Ebene Oberfläche nach dem Aufbringen der Klebefolie und nach der Alterung sowie erneute Prüfung und Montage
Häufig gestellte Fragen
Sind die Toleranzen beim Laserschneiden zwangsläufig besser als beim Stanzschneiden?
Zudem müssen thermische Auswirkungen, Material und die Effizienz bei der Serienfertigung berücksichtigt werden.
Gilt: Je kleiner die Toleranzen in den Zeichnungen sind, desto besser ist das Produkt?
Unnötig enge Toleranzen führen zu höheren Kosten und mehr Ausschuss.
Wie übermittelt man Informationen an Lieferanten?
Wir empfehlen, 2D- oder 3D-Zeichnungen, Fotos von Mustern, Angaben zu Material und Härteanforderungen, Informationen zur Einsatzumgebung, die angestrebte Stückzahl, Abnahmekriterien sowie eine Liste der Konformitätsunterlagen bereitzustellen. Auf dieser Grundlage kann Chengxin Silikonkautschuk die Materialien, Formen, Formverfahren und Validierungskonzepte bewerten.
