Zunächst die Einheit und das Testobjekt identifizieren
Die Norm ASTM D149 befasst sich mit dem Durchschlag und der Durchschlagfestigkeit von festisolierenden Materialien unter Netzfrequenzbedingungen; die Norm ASTM D257 befasst sich mit Prüfungen wie dem Gleichstromwiderstand und der spezifischen Widerstandsfähigkeit. Im Bericht sollten eindeutig angegeben werden, ob es sich um Prüfkörper oder Fertigprodukte handelt, sowie die Dicke, die Elektroden und die Umgebungsbedingungen. Daten mit unterschiedlichen Einheiten können nicht durch einen einfachen Größenvergleich herangezogen werden, um zu beurteilen, welches Material „besser isoliert“.
Kanten und Schnittstellen dürfen nicht von Materialkennzahlen überdeckt werden
Bei den tatsächlichen Bauteilen können zudem Metalleinsätze, Luftspalten, Verunreinigungen, Fugen und geometrische Sprünge auftreten. Selbst wenn die Ergebnisse der Materialproben den Anforderungen entsprechen, sollten die Bauteile gemäß den geltenden Normen und Konstruktionsbedingungen geprüft werden. Da sich die Ergebnisse bei feuchten oder gealterten Proben von denen trockener, neuer Proben unterscheiden, sollte der Zustand in der Planung angegeben werden.
Die Prüfbedingungen werden von qualifiziertem Personal festgelegt.
Hochspannungsprüfungen sollten von entsprechend qualifizierten Labors oder Fachkräften durchgeführt werden. Der Schwerpunkt bei der Kommunikation im Beschaffungsprozess liegt auf dem Umfang des Prüfberichts, den Grundlagen, den Ergebnissen und der Zuordnung der Proben – nicht auf eigenständigen Spannungsversuchen vor Ort. Leistungsmerkmale oder Zertifizierungen, die vom Lieferanten nicht angegeben wurden, sind als noch zu bestätigen zu betrachten; aus allgemeinen Materialeigenschaften darf nicht abgeleitet werden, dass das Produkt von Chengxin eine bestimmte Zertifizierung erhalten hat.

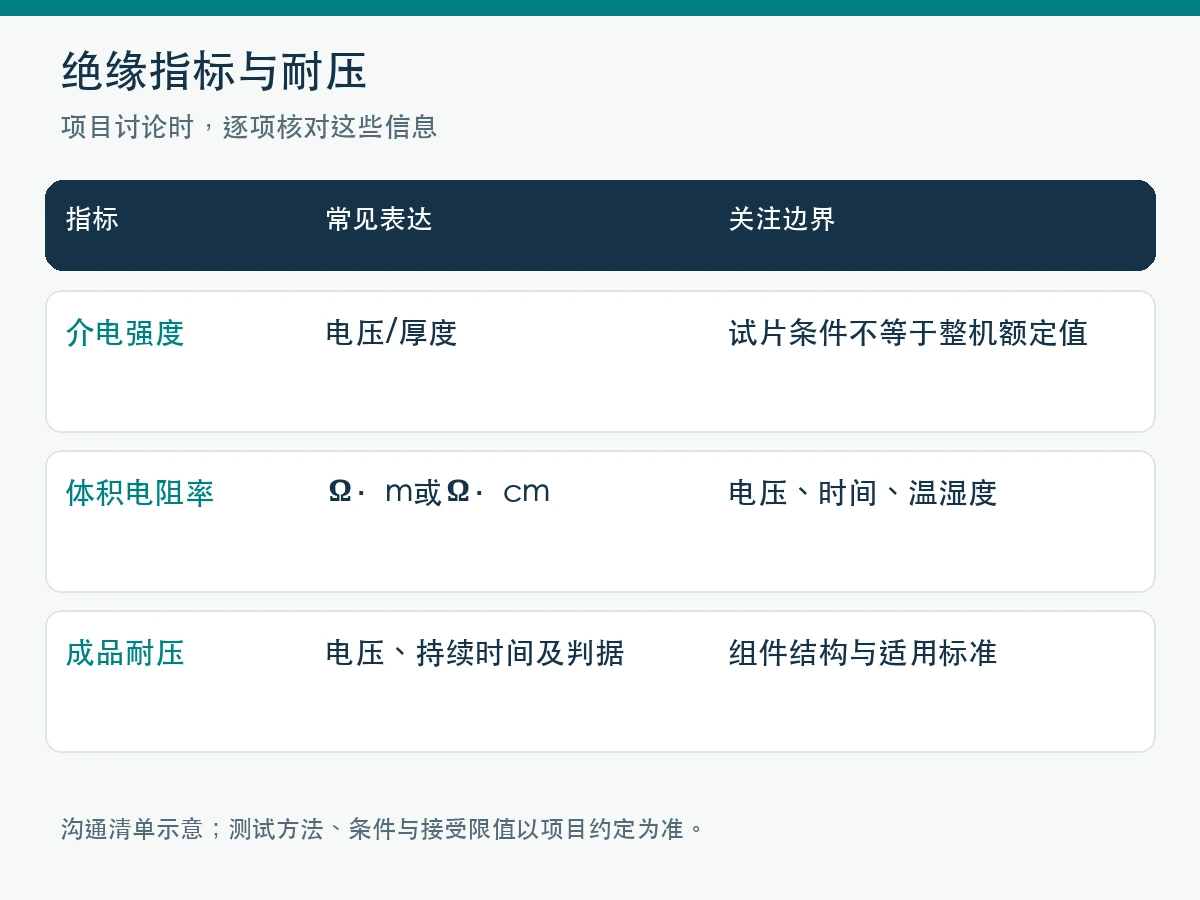

Projekt-Checkliste
| Kennzahlen | Häufige Ausdrücke | Auf die Grenzen achten |
|---|---|---|
| Durchschlagfestigkeit | Spannung/Dicke | Die Prüfbedingungen entsprechen nicht den Nennwerten des gesamten Geräts. |
| Volumenwiderstand | Ω·m oder Ω·cm | Spannung, Zeit, Temperatur und Luftfeuchtigkeit |
| Druckfestigkeit des Endprodukts | Spannung, Dauer und Kriterien | Aufbau der Komponenten und geltende Normen |
Beispiel zum Lesen eines Berichts: Da die Einheiten für den spezifischen Volumenwiderstand in den beiden Dokumenten unterschiedlich sind, sollten zunächst die Einheiten vereinheitlicht und anschließend die Testbedingungen überprüft werden. Selbst wenn die Werte nach der Umrechnung nahe beieinander liegen, darf die Überprüfung der Grenzflächen des Endprodukts und der Spannungsfestigkeit nicht ausgelassen werden.
Häufig gestellte Fragen
Ist dickeres Silikon wirklich sicherer?
Es ist eine umfassende Bewertung der elektrischen Auslegung erforderlich. Lokale Mängel, Schnittstellen und Wärmeableitung lassen sich nicht allein durch eine Erhöhung der Dicke beheben.
Ist das Bestehen des Druckfestigkeitstests beim ersten Versuch ein Indikator für die Lebensdauer?
Das ist nicht möglich. Langfristige Einwirkungen durch Strom, Wärme, Feuchtigkeit und mechanische Beanspruchung müssen entsprechend den Anwendungsanforderungen gesondert bewertet werden.
Quellenangaben
- ASTM D149: Prüfbereich für die Durchschlagfestigkeit
- ASTM D257: Gleichstromwiderstand und spezifischer Widerstand
Die Informationen dienen der Überprüfung von Konzepten und Anwendungsbereichen; die konkreten Tests werden gemäß der von beiden Seiten vereinbarten Standardversion und der vollständigen Methodik durchgeführt. Die im Text enthaltenen Checklisten und Beispiele stellen Empfehlungen für die Kommunikation im Ingenieurwesen dar.
