透明硅胶件影像测量怎么定边

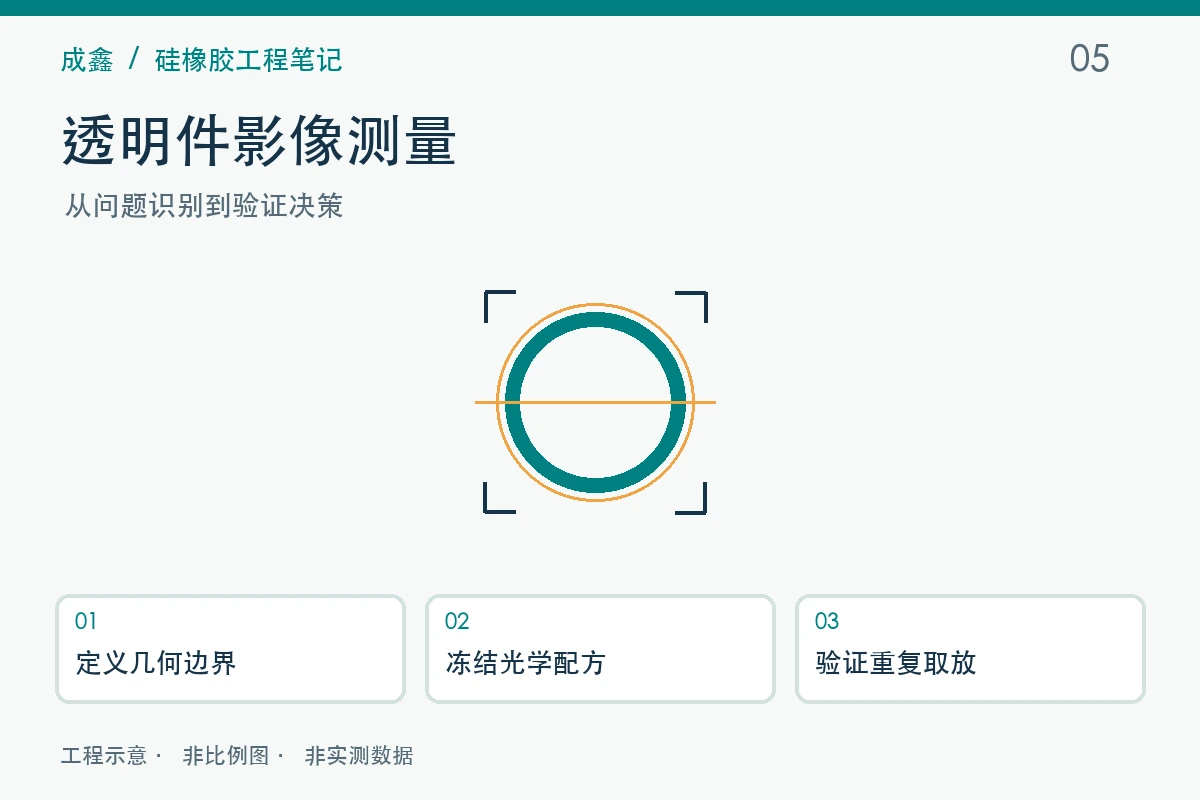

先看结论：透明硅胶件的影像尺寸应建立固定的取边规则。自动软件抓到的亮线、暗线或折射轮廓未必是图纸定义的几何边界。应先核对样品自由状态，再锁定光源、焦面、倍率和边缘算法，并验证重复放置的影响。

先定义要测哪一条边

在零件截面图上标出外轮廓、内孔或密封唇的测量位置，说明是否包含毛边。对于有斜面和圆角的透明件，建议保存原图与取边叠加图，让双方看见算法实际取了哪里；仅给最终数字很难判断偏差来自零件还是图像。

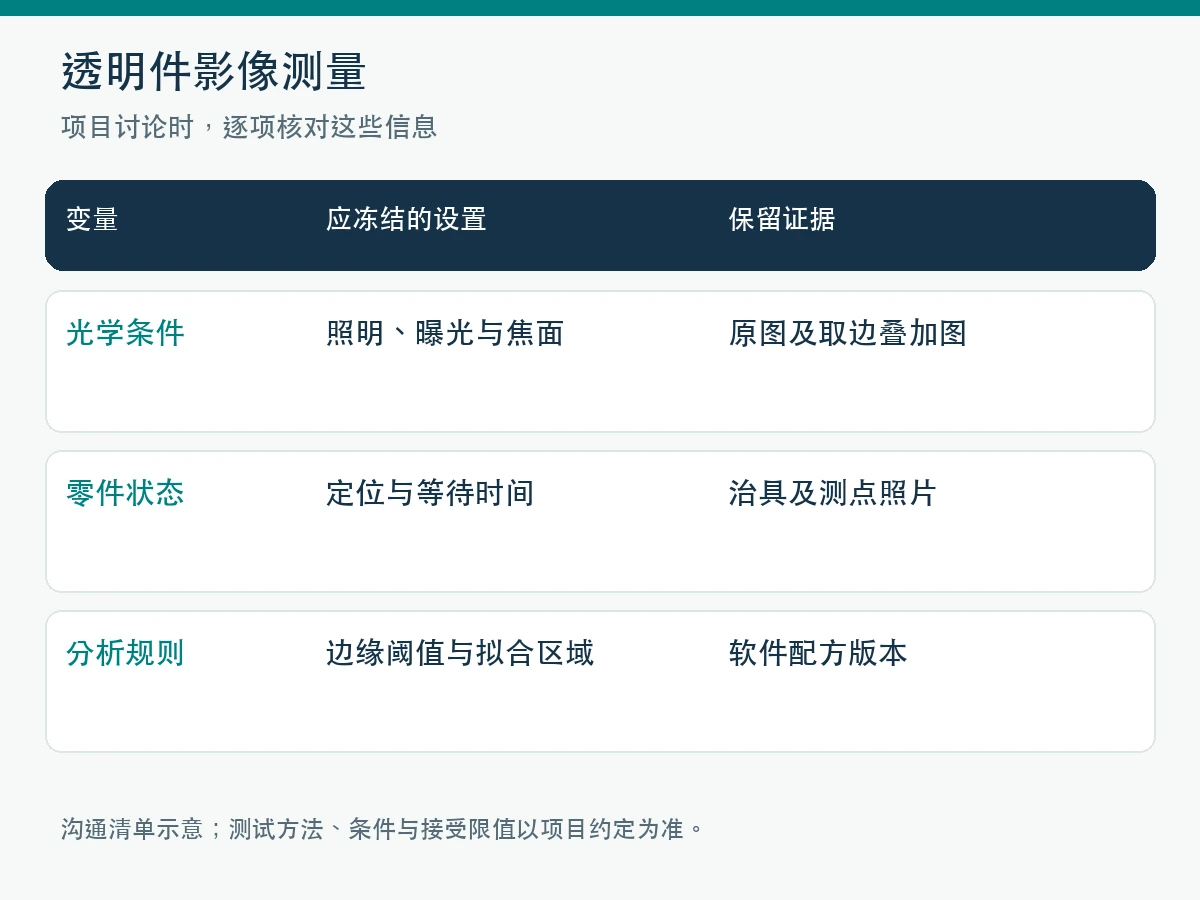

固定背景、光源方向、亮度、曝光、倍率及焦面，禁止操作者为使结果合格临时调阈值。治具只负责定位，避免压扁测量区域；粘附、静电或残余拉伸导致的放置差异也要记录。更换镜头或软件版本后，应重新比较结果。

同一件反复取放、转向和重新对焦，观察读数变化；再由不同操作者重复。用适合该尺寸的可溯源基准检查设备，并另选可行的方法作交叉比较。NIST的量具研究框架提醒，测量不仅要看重复性，也要关注操作者和时间造成的差异。

用于讨论的示例

排查示例：同一透明圈旋转后读数发生明显变化，先检查光路和定位，再判断是否真实椭圆。不能看到自动测量结果变化就立即修模。

不一定。它能避免部分接触变形，但仍受光学边界、焦面和算法影响。

可以在方法开发时比较，但正式检验应锁定规则并记录例外，避免人员选择改变结论。

资料用于核对概念与适用范围；具体测试按双方约定的标准版本和完整方法执行。文中的检查清单及示例为工程沟通建议。
